產品特點
1 微型輕巧，全不銹鋼結構，堅固耐用
2 絕對位置輸出，無須歸零
3 非接觸式測量 ，永不磨損
4 高分辨率，模擬量輸出16位D/A
5 非線性度，小于滿量程的± 0.05%
6 重復精度，高于滿量程的± 0.002%
7 內置滑塊拉桿式，適用于工程機械場合
8 低功耗設計，有效減小系統
項目名稱 參數/指標 測量參數 測量范圍 50～1500mm
輸出信號 0～20mADC( 最小/最大負載:0/500Ω ) 4～20mADC( 最小/最大負載:0/500Ω )
± 10VDC ( 最小負載＞5KΩ ) 0～5VDC ( 最小負載＞5KΩ )
0～10VDC ( 最小負載＞5KΩ )
分 辨 率 16位DA
非線性度 ＜± 0.05%F.S. ( 最小± 80um ) 重復精度 ＜± 0.002%F.S. ( 最小± 2.5um ) 更新時間 1.0ms
電氣特性
出線方式 直接出線
輸入電壓 24VDC ( -15/+20% )
工作電流 ＜60mA( 隨量程變化 )
極性保護 最大-30VDC 超壓保護 最大36VDC
絕緣能力 500V ( 信號地與外殼間 )
項目名稱 參數/指標 結構&材料 傳感器頭 304L不銹鋼
外保護桿 304L不銹鋼
安裝與附件
安裝方向 任意
安裝方式 鉸鏈式安裝
位置磁鐵 內置滑塊
 工作條件
磁鐵速度 任意 環境溫度 -40℃～+75℃
濕度/露點 濕度90%，不能結露
溫度系數 ± 0.007%F.S. /℃ 防護等級 IP67
產品尺寸：
外形尺寸
 PG7防水接頭
拉 桿
測量范圍＋66 電子倉93mm

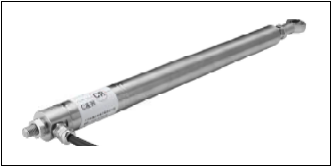

說明：CR系列產品為拉桿式設計，磁環嵌入在傳感器中，使用時只需把測量物件安裝在傳感器兩端即可測量。配套的 關節軸承連接時允許安裝可以有一定的偏移量，更加方便按安裝。
